Авторы: Тигров В.П., Федоров Ю.Н.,
Тигров В.В., Коняхин А.В.
Полезная модель относится к сушильным агрегатам для сушки древесных материалов и шпона.
Техническим решением задачи является повышение эксплуатационных свойств.

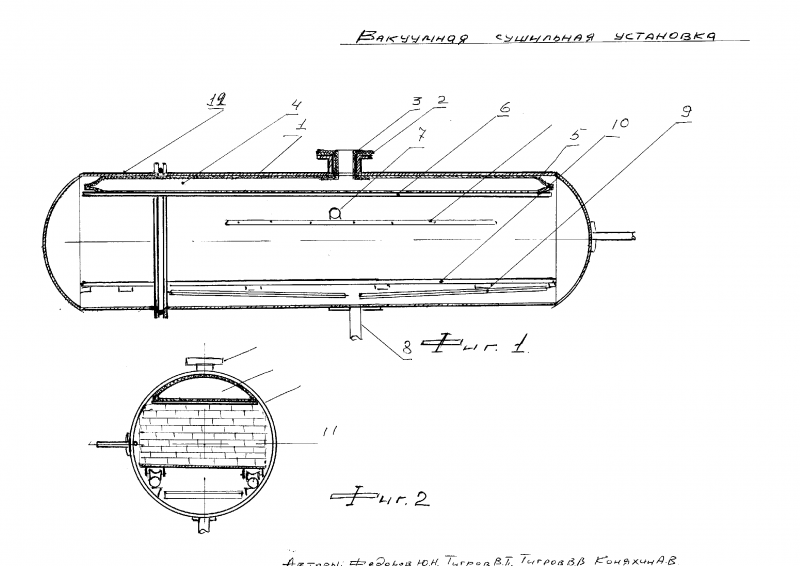

На чертеже показана вакуумная сушильная установка: на фиг.1 - общий вид, на фиг.2 - тоже в разрезе.
Вакуумная сушильная установка содержит герметичный корпус 1 с патрубком 2, в котором крепится патрубок 3 эластичной емкости 4 с оболочкой 5 (например в виде прочного тканого материала) и нижняя часть которой контактирует с подвижной прижимной доской 6. В корпусе 1 также имеются впускная труба 7 для подвода водяного пара и конденсатоотводчик 8, а также тепловые регистры 9 и направляющие 10 для перемещения грузовой тележки 11 с пиломатериалом; затворная крышка 12, шарнирно соединена с корпусом 1.
Принцип работы. Пиломатериалы с грузовой тележкой 11 по направляющим 10 загружается в корпус 1. Начинается процесс нагрева пиломатериалов посредством подачи водяного пара через впускную трубу 7 и регулировании температурных режимов тепловых регистров 9; при достижении определенной температуры пиломатериалов (Т 60°÷30°) включается режимы вакуумировнаия при этом по причине разности давлений во внутренней полости эластичной емкости 4 и в корпусе 1 эластичная емкость 4 давит на прижимную доску 6, которая в свою очередь оказывает давление на пиломатериалы (Р 8÷10 тонн/м2).

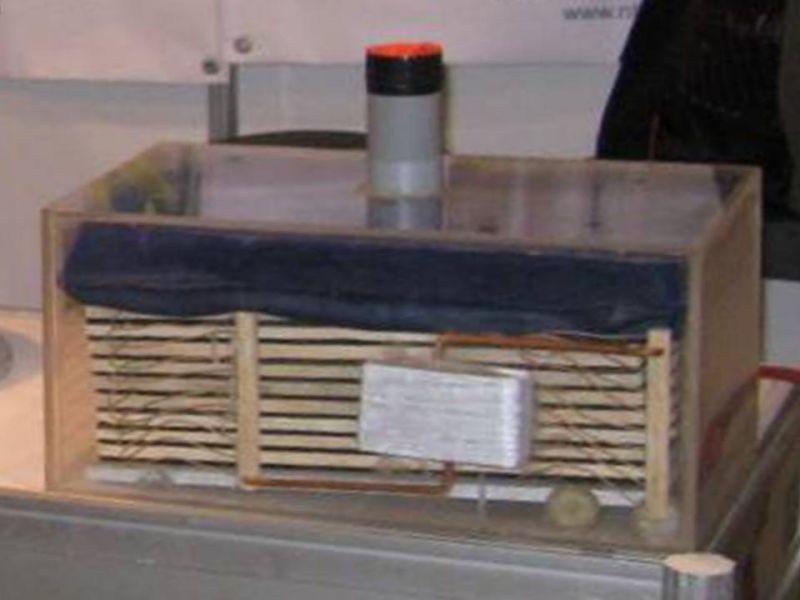

Фото 1. Модель вакуумной сушильной камеры
